Backspjäll till frånluftsfläkt: därför behöver du ett
Om en frånluftskanal mynnar utomhus hör skydd mot bakåtströmning till utformningen. Det betyder inte att varje system behöver ett separat backspjäll till frånluftsfläkten. Den funktion som behövs kan redan finnas i fläkten, i ett kanalspjäll eller i väggens eller takets utblås.
Den verkliga frågan är om systemet kan stoppa bakåtströmning, inträngande kall luft, lukt och luftöverföring mellan grenar i de lägen som är viktiga: normal drift, avstängning, strömavbrott och service.
Kort svar
För frånluftssystem i bostäder som blåser ut utomhus är skydd mot bakåtströmning i regel god teknik. Du behöver oftast funktionen, inte nödvändigtvis ett separat fysiskt spjäll. Kontrollera först om fläkten, ett kanaltillbehör eller utblåset redan ger enkelriktat luftflöde innan du lägger till ytterligare ett spjäll.
Ett separat spjäll är bara till nytta när det installerade systemet fortfarande tillåter bakåtströmning, överströmning i en gemensam kanal eller läckage vid avstängning. Det är inte automatiskt bättre att lägga till fler spjäll.
Innehåll
- Därför behöver frånluft utomhus skydd mot bakåtströmning
- Vad som går fel när skyddet saknas eller har gått sönder
- Var skyddet kanske redan finns
- När du inte ska lägga till ytterligare ett spjäll
- Intermittent kontra kontinuerlig ventilation
- Spjälltyper och placering
- Felsökningstabell
- Kontroll, byte och omkonstruktion
- Vanliga frågor
Därför behöver frånluft utomhus skydd mot bakåtströmning
En frånluftskanal som mynnar utomhus utsätts för vindtryck, termiskt drag (skorstenseffekt) och tryckskillnader mellan inne och ute. När fläkten stannar kan de krafterna dra luft bakåt genom kanalen i stället för att låta den stå stilla. Ett backspjäll är en enkelriktad luftflödesdel, och dess uppgift är att stoppa den bakåtriktade rörelsen när fläkten inte suger ut luft.
För en husägare märks effekten oftast som kallt drag, ljud från en fladdrande klaff eller att lukt förs över. I gemensamma frånluftssystem kan problemet också vara att luft rör sig från en gren till en annan.
| Lag / vägledning / teknisk bedömning | Vad det betyder för läsaren |
|---|---|
| Lag | Reglerna varierar mellan länder. Utgå inte från en europeisk regel om att varje frånluftskanal måste ha ett separat spjäll. |
| Vägledning | Både byggnadsfysikalisk vägledning och tillverkarnas anvisningar stöder skydd mot bakåtströmning där bakåtströmning är möjlig. |
| Teknisk rekommendation | Se till att den enkelriktade luftflödesfunktionen finns någonstans i systemet om kanalen mot utomhus kan ge bakåtströmning. |
Lagstiftningen varierar mellan länder och måste kontrolleras för det aktuella projektet. Standarder och vägledning beskriver vedertagen teknisk praxis, medan tillverkarens anvisningar styr den exakta enhet eller det system du installerar. HavenPoints ståndpunkt här är en praktisk teknisk rekommendation och inte en allmängiltig lag.
Vad som går fel när skyddet mot bakåtströmning saknas eller har gått sönder
Saknat eller trasigt skydd mot bakåtströmning kan skapa flera praktiska problem. Det mest uppenbara är bakåtströmning: uteluft kommer in i kanalen när fläkten är avstängd. Det kan kyla ner rummet, störa komforten och i vissa utföranden föra in fukt eller föroreningar.
Ett andra problem är luftöverföring mellan zoner. Om flera fläktar delar en kanal eller en gemensam utblåsväg kan en fläkt trycka luft genom en annan gren när den grenen står stilla. Därför kräver gemensamma frånluftskanaler ett uttryckligt skydd mot överströmning.
Ett tredje problem är förlorad prestanda. Varje extra spjäll, böj, huv eller förträngning ökar motståndet. Om fläkten inte valdes för det slutliga systemmotståndet kan det levererade luftflödet hamna under det som installationen var avsedd att ge.
Var funktionen mot bakåtströmning kanske redan finns
Utgå inte från att spjället måste vara en separat del på kanalen. Den funktion som behövs kan redan vara inbyggd i fläkthuset, i ett kanalspjäll, i tak- eller väggutblåset eller i ett kombinerat tillbehör från tillverkaren.
- Spjäll inbyggt i fläkten: vissa frånluftsfläktar har ett.
- Kanalspjäll: sätts i kanalen för att stoppa bakåtströmning på en vald punkt.
- Spjäll eller huv på utblåset: inbyggt i utblåset i yttervägg eller tak.
- Lösning som systemet är konstruerat för: installationen bygger på en viss kombination av tillbehör och inte på ett andra spjäll som läggs till senare.
Om tillverkaren redan ger den enkelriktade funktionen kan ett till spjäll bara öka motståndet och underhållsrisken. Därför kommer konstruktionsfrågan före produktfrågan.
Om badrumsfläkten inte tar bort fukt, kontrollera luftvägen och spjällets skick innan du byter delar på chans.
När du inte ska lägga till ytterligare ett spjäll
Lägg inte till ett andra backspjäll bara för att det redan finns ett någonstans i systemet. Fler spjäll är inte automatiskt bättre. Om systemet redan har ett effektivt skydd mot bakåtströmning kan en ytterligare enhet ge extra motstånd, ljud, risk för att det fastnar och förlorat luftflöde.
Var försiktig med att lägga till ytterligare ett spjäll när:
- fläkten redan har en inbyggd backspjällsklaff;
- utblåshuven redan har ett enkelriktat spjäll;
- fläkten har knappt tillräckligt luftflöde och det extra tryckfallet kan spela roll;
- kanalen är kort och enkel och ingen bakåtströmning har påvisats;
- tillverkaren föreskriver en viss uppställning som skulle rubbas av extra delar.
HavenPoints tekniska rekommendation: kontrollera först det installerade luftflödets väg och funktionen mot bakåtströmning, och avgör sedan om problemet är ett skydd som saknas eller en del som är trasig eller dåligt placerad.
Intermittent kontra kontinuerlig ventilation
Intermittenta frånluftssystem är mer utsatta för bakåtströmning eftersom de står stilla en större del av tiden. Under normal drift flyttar de luft utåt, men frågan om bakåtströmning kommer tillbaka i samma stund som fläkten stannar, förlorar strömmen eller kopplas bort för service. Det är i avstängt läge som passiv styrning av bakåtströmning betyder mest.
Kontinuerliga system, eller system med grundflöde plus forcering, beter sig annorlunda under normal drift. De kan minska den tid då frånluftskanalen står helt stilla, men de tar inte bort behovet att tänka på avstängning, läckage i utblåset och servicelägen. Strömavbrott, underhåll, styrfel och perioder utan luftflöde kan fortfarande lämna en väg öppen för bakåtströmning.
- Normal kontinuerlig drift/grundflöde: utåtgående luftflöde kan minska en del av bakåtströmningen, men den installerade styrstrategin avgör ändå hur kanalen beter sig.
- Helt avstängd: när fläkten står stilla behöver frånluftskanalen en effektiv funktion mot bakåtströmning i stängt läge någonstans i det konstruerade systemet.
- Strömavbrott eller styrfel: aktivt luftflöde eller ett motordrivet spjäll kan inte tas för givet, så det dokumenterade felläget och de passiva delarna är viktiga.
- Service eller frånkoppling: enheten kan stoppas avsiktligt, och tillverkarens systemkonstruktion samt eventuella inbyggda eller styrda spjäll avgör hur avstängt läge ska utformas på ett säkert sätt.
Kontinuerliga system kan fortfarande behöva skydd mot bakåtströmning vid avstängning eller strömavbrott. Normalt luftflöde kan minska en del av bakåtströmningen, men det bevisar inte att skyddet fungerar i stillastående lägen. Den verkliga konstruktionsfrågan är om inbyggda eller styrda spjäll, tillsammans med tillverkarens systemkonstruktion, styr beteendet i avstängt läge på rätt sätt.
Uppgiften är alltså inte att ”sätta ett spjäll på varje fläkt”. Uppgiften är att se till att den aktuella styrstrategin fortfarande förhindrar bakåtströmning i installationens verkliga driftlägen.
Spjälltyper och hur de skiljer sig åt
Rätt typ beror på var risken för bakåtströmning finns och hur fläkten är tänkt att användas. Tabellen nedan är en praktisk jämförelse och ingen allmängiltig produktrankning.
| Typ | Typisk användning | Främsta avvägning |
|---|---|---|
| Självstängande klaff (tyngdkraft) | Enkel passiv avstängning | Kan vara känslig för monteringsläge, smuts eller svag öppningskraft |
| Fjäderbelastat spjäll | Passiv avstängning där en fastare stängning önskas | Ger extra motstånd som fläkten ändå måste övervinna |
| Motorspjäll | Styrd stängning eller samordning med systemet | Mer komplexitet och fler servicepunkter |
| Utblåshuv med inbyggt spjäll | Avslutning utomhus | Måste passa kanalens utformning och väderexponeringen |
Placering, monteringsläge, åtkomst och motstånd
Skyddet mot bakåtströmning måste placeras där det faktiskt kan stoppa bakåtströmning vid avstängningsgränsen. Det kan vara vid fläktens utlopp, i kanalgrenen, i en kanaldel eller vid utblåshuven. Rätt plats beror på systemets uppbyggnad.
Monteringsläget spelar roll. En klaff som sitter åt fel håll, eller ett spjäll som inte är riktat efter det avsedda luftflödet, kan hindra öppningen och minska luftflödet. Även kanaldragningen har betydelse: en enkel, rak sträckning är oftast lättare för fläkten än en kraftigt strypt.
Serviceåtkomst är lika viktig. Om spjället inte går att inspektera, rengöra eller byta utan att skada kanalen eller tak- och väggdetaljen ökar risken för långvariga fel. I kalla klimat ska även isoleringens kontinuitet och detaljerna för kondens kring utblåset eller spjället kontrolleras.
Ett spjäll måste också passa fläktens driftpunkt. Om spjället ger för stort motstånd kan fläkten fortfarande gå men leverera mindre luft än avsett. Det är den främsta anledningen till att extra spjäll inte ska läggas till utan eftertanke.
Felsökningstabell: vad symptomet oftast betyder
| Symptom | Trolig orsak | Vad du ska kontrollera | Lämplig åtgärd |
|---|---|---|---|
| Kallt drag när fläkten står stilla | Bakåtströmning genom kanalen | Har fläkten, utblåset eller kanalen redan en fungerande enkelriktad klaff? | Reparera eller lägg till skydd mot bakåtströmning på rätt plats |
| Skrammel i blåst | Klaffen svänger vid tryckförändringar | Passning, monteringsläge, slitage och utblåsets exponering för vind | Kontrollera installationen och överväg ett bättre lämpat utblås eller spjäll |
| Öppnar inte helt | Fastklibbning, smuts, svag öppningskraft eller felaktig uppriktning | Rör klaffen för hand där den går att nå; leta efter smuts eller deformation | Rengör, sätt tillbaka eller byt spjället |
| Svagt luftflöde efter att ett spjäll lagts till | Extra tryckfall | Valdes fläkten för det slutliga kanalmotståndet? | Ta bort onödig förträngning eller konstruera om systemet |
| Lukt eller luftöverföring i gemensam kanal | Överströmning mellan grenar | Har varje gren eget skydd mot bakåtströmning? | Lägg till skydd mot bakåtströmning i varje gren eller separera utblåsvägarna |
| Fastnar efter perioder av stillestånd | Smuts, slitage eller spänning från installationen | Åtkomst, möjlighet att rengöra och klaffens rörlighet | Serva eller byt spjället |
| Isbildning eller kondens vid utblåset | Problem med detaljutformning i kallt klimat | Isoleringens kontinuitet och detaljer kring köldbryggor | Förbättra detaljutformningen; kontrollera tillverkarens anvisningar |
Praktiskt exempel
En badrumsfläkt i ett fristående hus blåser ut genom en kort kanal till en huv på ytterväggen. Ägaren känner kall luft när fläkten är avstängd. Då kan problemet vara att fläkten saknar effektivt skydd mot bakåtströmning, eller att väggutblåset läcker mer än väntat. Rätt åtgärd är inte automatiskt ett andra spjäll. Bekräfta först var den enkelriktade funktionen ska finnas och om den faktiskt fungerar.
Om däremot två frånluftsfläktar delar en kanal kan den ena fläkten trycka luft genom den andra grenen. Det är ett konstruktionsproblem och inte bara en komfortfråga, och varje gren behöver sin egen strategi mot överströmning.
Vanligt misstag
Det vanligaste misstaget är att köpa och lägga till ett spjäll innan man har kontrollerat om systemet redan har ett. Det andra misstaget är att anta att vilket spjäll som helst duger, även om det ökar motståndet så mycket att luftflödet minskar eller om det inte går att serva senare.
Experttips från HavenPoint
Titta på hela vägen vid avstängning: fläkt, kanal, utblås och eventuella gemensamma grenar. Om bakåtströmningen bara stoppas vid utblåset ska du se till att kanalen mellan fläkten och utblåset inte skapar en ny väg för lukt, drag eller överströmning. God konstruktion löser det verkliga luftflödesproblemet, inte bara den synliga delen.
Kontroll, byte och omkonstruktion
Om du misstänker att skyddet mot bakåtströmning har gått sönder, kontrollera systemet i den här ordningen: ta reda på var funktionen ska finnas, bekräfta om den redan finns, kontrollera att spjället rör sig fritt och avgör sedan om felet sitter i en trasig del eller i en dålig utformning. Den ordningen förhindrar onödigt bytesarbete.
Byt spjället om det fastnar, skramlar överdrivet, står delvis öppet när det ska vara stängt eller inte går att rengöra eller komma åt på rätt sätt. Konstruera om dragningen om fläkten tydligt presterar dåligt för att det installerade motståndet är för högt eller frånluftsvägen är för komplicerad för den valda fläkten.
Vid ljudproblem, se hur minskningen av fläktljud påverkas av valet av kanal och utblås.
Vanliga frågor
Behöver jag alltid ett separat backspjäll till frånluftsfläkten?
Nej. Du behöver funktionen mot bakåtströmning, men den kan redan vara inbyggd i fläkten, ett kanaltillbehör eller utblåshuven.
Vad är ett backspjälls huvuduppgift?

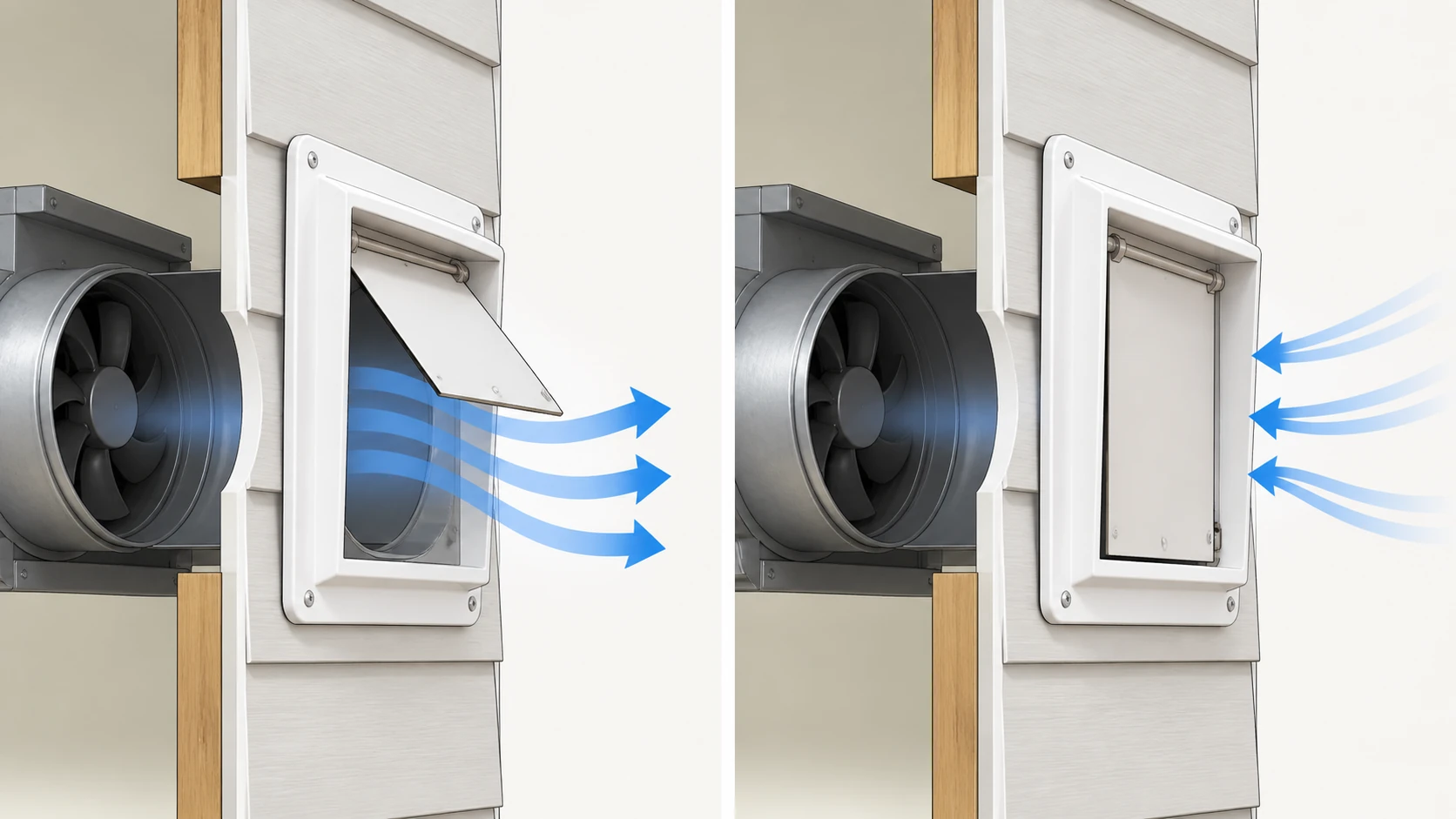

Dess uppgift är att släppa igenom luft i en riktning och blockera bakåtströmning när fläkten är avstängd.
Varför kan ett andra spjäll göra luftflödet sämre?
Eftersom varje extra förträngning ger mer motstånd. Om fläkten inte valdes för det slutliga motståndet kan luftflödet sjunka.
Är gemensamma frånluftskanaler ett specialfall?
Ja. I gemensamma kanaler kan luft föras över mellan grenar om inte varje gren har lämpligt skydd mot bakåtströmning.
Vad ska jag kontrollera först om jag känner kallt drag från fläkten?
Kontrollera om det redan finns en klaff eller ett spjäll, om det stänger ordentligt och om utblåset är källan till bakåtströmningen.
Ska kontinuerliga ventilationssystem strunta i skydd mot bakåtströmning?
Nej. Kontinuerliga system kan minska den tid de står stilla, men avstängning, strömavbrott och servicelägen spelar fortfarande roll.
Slutsats
Ett backspjäll till frånluftsfläkt förstås bäst som en konstruktionsfunktion och inte automatiskt som en separat del. I frånluftssystem i bostäder som blåser ut utomhus är målet att stoppa bakåtströmning utan att strypa fläkten för mycket. Kontrollera var funktionen redan finns, bekräfta att den fungerar vid avstängning, strömavbrott och service, och lägg bara till ytterligare ett spjäll när systemets utformning faktiskt kräver det.
